空气放大器(洪流喷头）

空气放大器 (Air Amplifier)

Nex Flow空气放大器

   空气放大器的作用与抽风机和风机类似，是一种用作排风、排烟、排除粉尘和吹除应用的设备，主要用于废气烟雾吸除，粉尘气体的吸除处理，以及吹风冷却降温、水分吹除等应用。    空气放大器原理如下图：当压缩空气通过空气放大器 0.05～0.1毫米的环形窄缝(3)后,向左侧喷出， 通过科恩达效应原理及空气放大器特殊的几何形状，右侧最大25倍的环境空气可被吸入，并与原始压缩空气一起从空气放大器左侧吹出。

     (1) 环形腔      (2) 可调环形槽      (3) 发生科恩达效应的剖面      (4) 外界气体      (5) 固定环（可调空气放大器）

Nex Flow 空气放大器分为可调空气放大器和标准空气放大器两大类。

可调空气放大器                                    标准空气放大器

Nex Flow 空气放大器特点：

空气放大器为纯机械结构，非电气设备， 仅靠压缩空气驱动，使用安全,可于危险环境下使用。

可调式空气放大器的材质为铝合金，标准空气放大器的材质为锌合金，内部无任何磨损件，使用寿命长达10年以上 。

空气放大器的结构简单紧凑，体积小，重量轻，便于安装，免维护。　

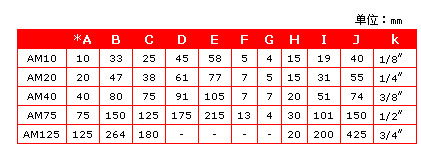

标准空气放大器规格与参数：

                AM10～AM75型 空气放大器                   AM125型 空气放大器　

可调型空气放大器规格与参数 ：

Nex Flow可调型空气放大器除以上三个常规型号外，还特别提供一种小型空气放大器45002，45002小型空气放大器可产生很强冲击力的气流，其引流空气能力为10倍左右，主要用于需要高冲击力吹除的场合，如吹除产品表面的毛刺、零件沟槽部分的水分、尘屑等。

出气口内径：10mm                        吸气侧直径：24mm

                           总     长    度：55mm                  压缩空气入口：1/8"NPT

  空气放大器选配件：

可调型空气放大器安装支架（选配件）：

使用配套的选配件安装支架，可以很容易的安装和固定， 安装时先将固定环（有花纹的那个环）取下, 套入安装支架后再将固定环旋紧。如下图：

喇叭型吸入罩：

对于40002或AM40型空气放大器, 在应用于吸入场合时, 可选择安装喇叭型吸入罩，这样可加大吸入面积，如下图所示：

 Nex Flow 空气放大器应用：

空气放大器接上管径适合的导管， 即可完成各种加工中的废气烟雾粉尘的吸除处理，高温炉排热处理，或者是对于废屑等轻小物料的传送等应用。

空气放大器最大引流了25倍的环境空气同压缩空气一起吹出， 出风口的大气流量对于水分吹除，电子零部件冷却降温、焊接件冷却降温、热封件冷却降温等应用非常适合。

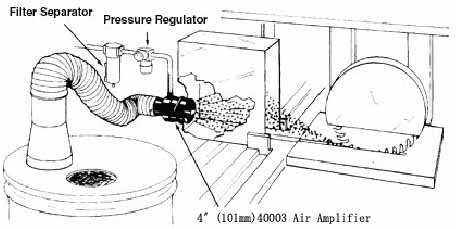

       40003 空气放大器用于吸除搜集清理锯木屑

       空气放大器在废气烟雾粉尘的吸除中的应用

     空气放大器在干燥，冷却零部件中的应用
